高氧指數阻燃型氫氧化鎂功能硅烷偶聯劑
產品描述
PSI-520功能分散劑是一類有機雜化硅聚合物，用于（MH)，AH)、高嶺土、滑石粉等填料的有機化分散處理，頁適用于（MH）、AH)有機化處理應用于無鹵電纜料。對無機粉體材料的處理其疏水性達98%，有機化無機粉體表面的水接觸角≥110º，可將無機粉體均勻分散在樹脂、塑料及橡膠等有機聚合物中，其特點：
gai shan填料的分散性能
高ji xian氧指數數值（LOI）
增加填料疏水性，電氣性能（介電常數tan 、體積電阻率ρD)遇水以后
增加填料的添加量，同時兼具較高的抗張強度和斷裂伸長率
提高耐熱性，高溫蠕變性
提高耐化學腐蝕
較高的抗沖擊性能
提高擠出混煉的工藝穩定性和生產率
提高ji xian氧指數

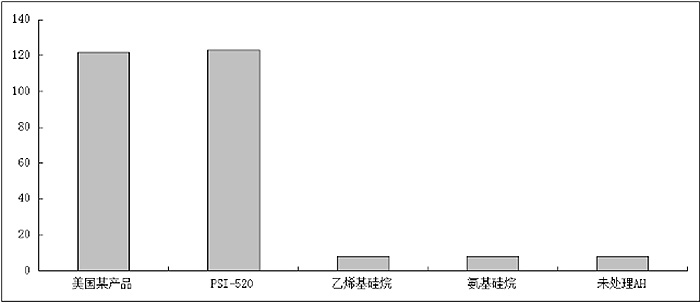

某產品與PSI®-520可以氫氧化鋁（AH）的疏水性；
其它產品看不到效果。

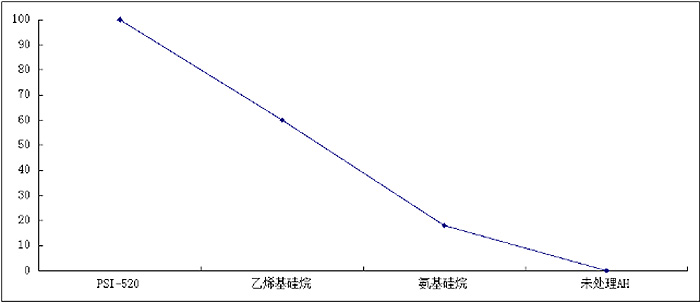

無機填料氫氧化鋁（AH）表面處理活化指數
PSI-520與其它產品相比，在Mg(OH)2和Al(OH)3處理方面表現出良好的疏水性和較高的活化指數。
PSI-520在無鹵電纜中力學性能對比
| 性能 | PSI-520 | 某產品 | 乙烯基硅烷 | 氨基硅烷 |
| ji xian氧指數 | 43.5（＋＋） | 43（＋＋） |
37（0） |
37（0） |
| 疏水性（%） | ≥98（＋＋） | ≥98（＋＋） |
≤20 |
≤10 |
| 拉伸強度(MPa) | 11.01(↑) | 10.53(↑) |
9(↓) |
8.5(↓) |
| 斷裂伸長率（%） |
280(↑) |
277(↑) |
230(↓) |
194(↓↓) |
備注：＋＋：
0：接近參照樣
↑：提高
↓：下降
物理性能表
| 參數 | PSI-520 | PSI-520A |
| 類型 | 甲氧基 | 乙氧基 |
| 外觀 | 透明液體 | 透明液體 |
| 比重(g/cm3) | 0.940 | 0.937 |
| 閃點(℃，閉口) | 12 | 13 |
| 冰點(℃) | ＜-16 | ＜-16 |
產品應用
適用于處理氫氧化鎂、氫氧化鋁、滑石粉、硅灰石、高嶺土等無機顏填料的表面處理，提高顏填料塑料和橡膠的分散性。
有機化處理的顏填料適用于下列聚合物：聚烯烴（PP\PE)；EVA；熱塑性彈性體；橡膠；熱固性樹脂。
同時本產品處理的顏填料也適用于自由基引發交聯體系和硫化交聯體系。
使用方法
PSI-520和PSI-520A添加劑可通過預處理和原位混合加以使用。
預處理本品可通過滴加或霧化方式直接用于充分混合填料粉末上（為了混合效果，好邊攪料邊滴加或噴灑）。該處理劑可直接應用或選擇無水酒精、脂肪烴溶劑、芳香烴溶劑加以稀釋使用。使用量為1%（1～10µm大小微粒），具有更大比表面積的粉體，按照重量計算則需要更高比例的 PSI處理劑，通常2%～3%，處理溫度一般在70℃～120℃，溫度低處理時間長一些。
原位混合PSI-520分散劑可根據無機填料重量按大約1%（1～10µm大小微粒）的比例，直接添加至擠出機或密煉機內，在某些情況下，有可能增加至2%～3%（粉體越細分散劑用量相應增大）。本品處理過程會產生甲醇和乙醇，應準備好通風系統。
儲存
裝有本產品的容器一旦開封，注意隔jue空氣濕度，凝膠化。該產品儲存于25℃或低于25℃的原始未開封容器內，本產品有效期至少18個月。
包裝
本產品分為25Kg桶裝和180Kg桶裝。
采購：高氧指數阻燃型氫氧化鎂功能硅烷偶聯劑
- *聯系人：
- *手機：
- 公司名稱：
- 郵箱：
- *采購意向：
-
*驗證碼：
跟此產品相關的產品 / Related Products
- 抗水型高濕態介電常數氫氧化鎂/氫氧化鋁 功能分散劑PSI-500
- PSI-500是一款專門用于聚烯烴無鹵阻聚劑氫氧化鎂（MH）/氫氧化鋁（AH）的功能分散劑
